1. Телескоп-рефлектор системы Ньютона.

Общий вид моего телескопа Celestron 200/1000 с линзой барлоу PAG 5x и камерой DMK21.

Юстировка рефлекторов дело несложное, но у новичков часто вызывает затруднения. Причем чаще всего проблемы наблюдаются именно с этими телескопами, поскольку они недорогие и широко распространены, а их зеркала легко сбиваются при перевозке. Также следует помнить, что чем больше диаметр главного зеркала и его светосила, тем проще разъюстировать такой телескоп.

Красный зайчик от коллиматора попадает на центральную метку главного зеркала

Итак, Вы имеете телескоп-Ньютон с явно разъюстированным изображением. Этот факт становится понятным по характерным "сардельно-кометным" звездам, причем размер их вытянутостей будет ассиметричен относительно центра поля зрения. Первым делом выкручиваем стопора главного зеркала (они доступны с торца трубы) и закручиваем до упора юстировочные винты, прижимая тем самым главное зеркало к его оправе. Теперь оно примерно выставлено соосно трубе. Стопора должны остаться в резьбах, иначе есть шанс их потерять.

Система юстировки главного зеркала (торец трубы телескопа): стопорный и юстировочный винты.

Следующим пунктом надо проверить точную установку диагоналки по центру трубы, для этого достаточно штанген-циркулем вымерять размеры растяжек и в случае несовпадения подкрутить их винтами. Вообще говоря, для полной юстировки хорошо бы еще проверить точность выставления фокусера (его перпендикулярность оптической оси главного зеркала), но для этого необходим специальный лазер в 2" корпусе типа Howie Glatter Single Red Beam 2" Laser Collimator. Хотя в принципе можно обойтись и простым 1,25" лазерным коллиматором (типа Baader Planetarium Mark III): вставляем его в фокусер, убираем полностью диагоналку и смотрим попадает ли пятнышко от лазера на стенке трубы прямо напротив одной из растяжек. Для этого я помещаю глаз за узлом вторички так, чтобы сквозь отверстие в этом узле видеть метку на главном зеркале (если метки нет, рекомендую ее нанести), а потом смотрю находятся ли пятнышко от лазера и ближайшая растяжка на одной прямой. Если нет, следует установить шайбы под соответствующую сторону фокусера чтобы сделать его строго параллельным оптической оси телескопа.

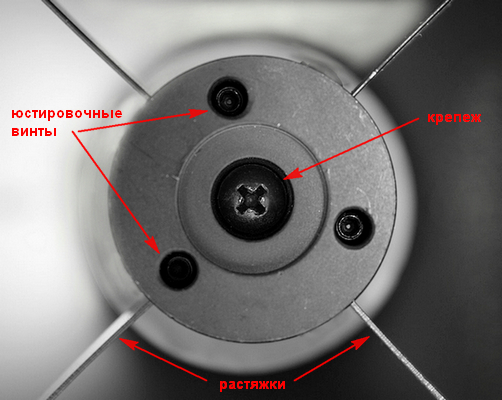

Схема юстировки диагоналки: три юстировочных винта и главный крепежный.

После установки фокусера прикручиваем диагоналку на место и для начала выставляем ее так, чтобы края плоского зеркальца были соосны стенкам трубки фокусера. Это делается без лазера - просто глядя глазом в трубку фокусера. При этом в диагоналке должны быть одинаково хорошо видны все три "лапки" на главном зеркале - это значит что диагоналка стоит примерно соосно главному.

Если труба открытая и позволяет увидеть поверхность диагонали, то вставьте лазер в фокусер и посмотрите попадает ли пятнышко в центр диагонали. На всякий случай вращением коллиматора проверьте его соосность фокусеру: пятнышко от лазера, отразившись от вторичного зеркала на главное, должно описывать на нем (на главном) наименьший кружок.

Далее юстировочными винтами подправляем вторичное зеркало так, чтобы пятнышко от лазера попало точно в центр главного зеркала. После этого юстировочными винтами главного зеркала поворачиваем его так, чтобы пятнышко от лазера попало точно в центр полупрозрачной стеклянной пластинки на лазерном коллиматоре.

Луч вернулся из трубы и попал на стеклышко в коллиматоре (красное пятнышко)

Все! Теперь лазерный луч, который вышел из коллиматора и который пришел обратно сошлись в одну точку, значит юстировка хорошая! Для гарантии можно проверить точность выставления зеркал "чеширом" и по звездам на предельных увеличениях.

Вид из окулярного узла: в диагональном зеркале (светлое пятно) отражается главное, а в нем растяжки и снова диагоналка маленьким черным кружком между растяжками.

***

Коллиматор и чешир, орудия юстировщика

2015г.

Дополнение

При использовании короткого металлического чешира с перекрестьем (родом с али-экспресса) можно действовать следующим образом:

1) Продольными подвижками и вращением диагоналки ставим ее максимально соосно стенкам фокусера.

2) Юстировочными винтами диагоналки совмещаем резкое отражение центральной метки главного зеркала с размытым перекрестьем чешира.

3) Ослабляем стопоры и юстировочными винтами главного зеркала подводим самый маленький черный кружок (отражение чешира) к совмещенной в п.2 метке главного зеркала и размытого перекрестья чешира. Раномерно затягиваем стопоры.

Проконтролировать точность юстировки можно длинным чеширом, лазерным коллиматором или по изображению звезд на фото.

2021г, Назаров С.В.
