Работа с портом автогида монтировки Sky Watcher Star Adventure

Несколько лет назад известный китайский производитель телескопов Sky Watcher выпустил новую бюджетную монтировку Star Adventurer. Хотя она позиционируется как походная, у нее есть все ключевые элементы, присущие старшим собратьям: удобный искатель полюса с подсветкой, выставление полярной оси по двум координатам (в версии с экваториальным клином), популярное крепление типа "ласточкин хвост", возможность установки груза и сразу двух телескопов или фотоаппаратов. Электронные возможности Star Adventurer представлены несколькими режимами часового ведения, разными скоростями подвижек монтировки от 2х до 12х, кнопками для подвижек по Альфе, портом автогида и даже портом для управления фотоаппаратом! Последний будет полезен при съемке таймлапсов, избавляя от необходимости тащить пультик.

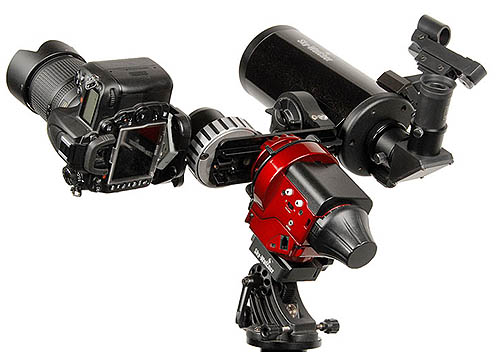

Монтировка Star Adventurer предназначена в первую очередь для астрофото с небольшими фокусными расстояниями и на умеренных выдержках. Однако способность нести одновременно фотоаппарат и небольшой телескоп, в сочетании с портом автогида, дают прекрасную возможность сделать полноценный автогид и увеличить доступное время выдержек либо фокус объектива.

В этой заметке я опишу основные этапы автогидирования с использованием порта автогида Star Adventurer и гидирующей камеры QHY5-L-II-M.

Итак, Вам потребуется: монтировка Star Adventurer (SW SA), питание  к ней кабелем miniUSB (можно от порта USB ноутбука), любой ноутбук с Windows от XP и выше, камера QHY5-L-II-M с родными кабелями, доступ в сеть Интернет, десять минут времени на установку ПО и звездное небо для проверки работоспособности системы.

1. Поставить драйвер гидирующей камеры, в моем случае это  QHY5_IIDrv64V13-01-07 (новый драйвер QHYCCDASCOM-Capture-StarSenseSci-V0137).

2. Поставить ASCOM platform, ASCOM Guide driver QHYCCDASCOM-Guide-StarSenseSci-V0137

3. Подключить камеру QHY5-L-II-M к ноутбуку кабелем USB и к монтировке SW SA "телефонным" кабелем (который идетв комплекте с камерой) через порт автогида.

4. Открыть Максимку, окошко работы с камерами и выбрать там "QHYCCD-Cameras-Guide", нажать Сonnect

5. Перейти во вкладку гидирования, сделать Expose, Calibrate и Track

6. Запустить съемку объекта и лечь спать :)

Распишу подробнее 4й пункт, хотя про него будет отдельная статья. После нажатия кнопки Connect она почти сразу становится неактивной, это означает установление связи ноутбука с камерой. Далее во вкладке Guide жмем кнопку Expose, задав предварительно выдержку, и видим на экране снимок. Теперь требуется откалибровать работу двигателей, чтобы Максим понимал куда подавать сигналы коррекции при сдвиге звезды. Жмем Calibrate и наблюдаем как ПО крутит монтировкой туда-сюда, запоминая соответствующий сдвиг звезды. Звезду можно предварительно тыкнуть мышкой, а можно ничего не трогать и тогда Максим сам ее выберет. В режиме Calibrate ПО поумолчанию делает 5 снимков и между ними 4 раза пытается крутить монтировку. Поскольку в Star Adventurer движка по Дельте нет, перед калибровкой стоит зайти в Settings и убрать одну из осей в Guider Enables. Какую именно - легко определить методом научного тыка :) После успешной калибровки в окошечке снизу появится надпись Camera Idle - то есть в режиме ожидания. Теперь просто нажмите Track и Максим приступит к автогидированию: сделает кадр, выдаст изображение гидирующей звезды в отдельном маленьком окошечке, поправит его немного, снова сделает кадр и снова поправит. Звук привода монтировки при этом будет слегка меняться - это признак нормальной работы. Наблюдать за процессом можно нажав на Graph.

Порядок! Можно приступать к съемке!

Полезный совет: пока Максимка трудится над калибровкой (это занимает минуты две-три), зайдите во вкладку Exposure -> Autosave и установите там название объекта, серию кадров и путь для сохранения результатов. Важность получения серии кадров для художественного астрофото заключается в возможности их последующего сложения для повышения соотношения сигнал-шум.

Примечание: в этой монтировке гидеж идет только по оси Альфа. По Дельте двигателей нет.

гидирование с монтировкой Star Adventurer

Инструкция со ссылками на свежие драйвера от китайцев:

http://note.youdao.com/share/?token=57A0CF83833C46DDA8CBA508146AD1C9&gid...

Документация на русском:

http://www.sky-watcher-russia.ru/products/materials/0/SW-Star-Adventurer...

Еще по теме:

Автогид с AZ EQ6GT

Ваш Назаров Сергей.

Сентябрь 2016го.
